Author Topic: GSSL trafo-mod! (Ældre tråd splittet op af moderator.)  (Read 16025 times)

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL trafo-mod! (Ældre tråd splittet op af moderator.)
« on: March 27, 2006, 11:34:48 PM »
Nå, jeg endte med at bruger det meste af weekenden på at splitte min GSSL ad, da den havde en peridisk fejl i strømforsyningen.
Det skulle tre 78L12 regulatore til, før jeg fandt en der var stabil..
Nu opfører den sig til gengæld rigtig pænt.

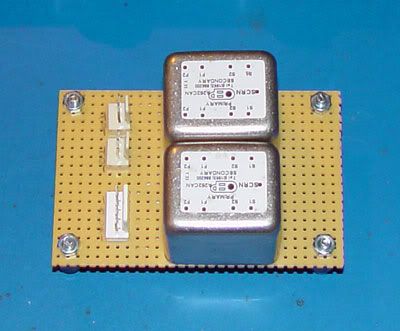

Her til aften har jeg flækket det her sammen:



Det er 2 OEP 262A2E trafoer og jeg vil prøve at smide dem i udgangen maskinen for at se om jeg kan lide lyden(og fordi at Holger har trafoer i sin)..
« Last Edit: June 23, 2009, 10:07:51 AM by Luny Tune »

Offline Luny Tune

  • Administrator
  • Megaposter
  • Posts: 2779
    • http://tunetown.dk
GSSL færdig!
« Reply #1 on: March 27, 2006, 11:45:47 PM »
Lars, gider du hjælpe med lidt benforbindelser på mine 5402 (som jeg lige modtog i dag)? Så flikker jeg det sammen hurtigt og så kan vi jo lige udveksle lydfiler og sammenligne lyden af dem? Jeg fik også veroboard/modulprint, modstande og sådan til projektet i dag. :P
Jeg er SÅ tændt på at få trafoer i!

Jeg er bare lidt usikker på præcis hvad der skal hvorhen for at få dem til at fungere som de skal... :oops:

Hvis det lyder fuldstændig lige så godt med OEP trafoer i, så vil jeg sq spare 5402'erne til noget andet hvor de kommer til deres ret. Bl.a. skal jeg have mindst én 1176 til. (Eller til Pultec'en...)

Hvad gav du for OEP'erne?
Torben



Er du en stammer får du rabat på en hammer - W8ter

Offline Luny Tune

  • Administrator
  • Megaposter
  • Posts: 2779
    • http://tunetown.dk
GSSL færdig!
« Reply #2 on: March 28, 2006, 12:59:24 AM »
Skal 5402'erne forbindes som i deres opstilling hér?

Torben



Er du en stammer får du rabat på en hammer - W8ter

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #3 on: March 28, 2006, 12:38:21 PM »
Quote from: "Luny Tune"
Lars, gider du hjælpe med lidt benforbindelser på mine 5402 (som jeg lige modtog i dag)? Så flikker jeg det sammen hurtigt og så kan vi jo lige udveksle lydfiler og sammenligne lyden af dem? Jeg fik også veroboard/modulprint, modstande og sådan til projektet i dag. :P
Jeg er SÅ tændt på at få trafoer i!

Jeg er bare lidt usikker på præcis hvad der skal hvorhen for at få dem til at fungere som de skal... :oops:


Har du fundet ud af det? Ellers finder jeg lige databladet på LL5402 og kigger på det.. Jeg går ud fra, at den skal monteres 1:1..

Ved du, hvilke 100Ohm modstande vi skal skifte til 22Ohm?
Så vidt jeg kan se sidder der både en på plus og minus-siden af outputtet - måske skal vi bare skifte begge?

Quote from: "Luny Tune"
Hvis det lyder fuldstændig lige så godt med OEP trafoer i, så vil jeg sq spare 5402'erne til noget andet hvor de kommer til deres ret. Bl.a. skal jeg have mindst én 1176 til. (Eller til Pultec'en...)


Det bliver spændende at høre! Selvom jeg tror det er rimeligt subjektivt, hvad man kan lide lyden af..


Quote from: "Luny Tune"
Hvad gav du for OEP'erne?


Jeg mener jeg gav ca halvanden hundrede stykket hos RS i sin tid. Husk at bestille skærm-'kanden' seperat..

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #4 on: March 28, 2006, 02:48:16 PM »
Quote from: "Luny Tune"
Skal 5402'erne forbindes som i deres opstilling hér?


Jeg ville forbinde dem sår'n her:


Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #5 on: March 30, 2006, 02:19:35 PM »
Quote from: "Black Dog"
Quote from: "Luny Tune"
Skal 5402'erne forbindes som i deres opstilling hér?


Jeg ville forbinde dem sår'n her:



Hey Luny,

Jeg tror sgu jeg var galt på den ovenfor  :oops:

Ifølge pultec-diagrammet skal du forbinde 2+4 og 1+5 på den primære og serieforbinde de sekundære - lus=6+9 ud=7+10 - hvis den skal køre 1:1..

Jeg har smidt trafoerne i min, men jeg har ikke haft tid til at teste endnu.
Jeg skiftede forresten begge 100R ud med 22R og det virker helt fint..

Offline Luny Tune

  • Administrator
  • Megaposter
  • Posts: 2779
    • http://tunetown.dk
GSSL færdig!
« Reply #6 on: March 30, 2006, 04:05:27 PM »
Ok, super.

Jeg har kun loddet trafoerne i printet (modulprint med øer) men ikke forbundet dem endnu, så der er ingen "skade" sket.

Er den i 1176'eren forbundet til at køre 1:1, for så kan man jo lige sammenholde med metoden dér også. Hvis det er det samme som i Pultec'en så må det jo være måden at gøre det på.

EDIT:
Hov, jamen det du beskriver er jo ligesom Lundahl selv opstiller det i tegningerne længere oppe på denne side som jeg fandt derude hos dem. Det er vel bare dét, så....
Torben



Er du en stammer får du rabat på en hammer - W8ter

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #7 on: March 30, 2006, 04:47:28 PM »
Output-trafoen i G1176'eren forbundet 2:1(men der er mange der modder den til 1:1 for at få et hottere output), så den kan du nok ikke bruge som udgangspunkt...

Offline Luny Tune

  • Administrator
  • Megaposter
  • Posts: 2779
    • http://tunetown.dk
GSSL færdig!
« Reply #8 on: March 30, 2006, 04:59:45 PM »
Ok. Jeg prøver den måde du beskrev senest. :)

Hvis nu vi skal lave en lille test så finder jeg lige et velegnet stykke lyd og kører det gennem compen før jeg smider trafoerne i og så bagefter en version gennem trafoerne. Så sender jeg dig originalfilen og hvis du så smider den gennem dine trafoer så kan vi sammenholde bagefter.
Er det ikke en plan?
Torben



Er du en stammer får du rabat på en hammer - W8ter

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #9 on: March 30, 2006, 05:01:02 PM »
Quote from: "Luny Tune"
Er det ikke en plan?


Lyder som en god plan..!

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #10 on: March 30, 2006, 05:09:26 PM »
Her er et plot af min GSSL efter jeg smed trafoer i..


Offline Luny Tune

  • Administrator
  • Megaposter
  • Posts: 2779
    • http://tunetown.dk
GSSL færdig!
« Reply #11 on: March 30, 2006, 05:44:12 PM »
Øhm, hvaffor et program bruger I til de ting der??

Mig ha'! Mig ha'!! :)
Torben



Er du en stammer får du rabat på en hammer - W8ter

Offline hookah

  • nanoposter
  • Posts: 182
    • http://www.hookahmusic.dk
GSSL færdig!
« Reply #12 on: March 30, 2006, 06:29:13 PM »
Jeg ved man kan få noget software så man bare kan bruge sit lydkort...
Vær dog opmærksom på at man nok ikke skal stole på blindt på resultatet..

Jeg bruger dog Audio Precision ATS-2 som er et "high end" test system.
(dette system kan man godt stole på.. det er det de fleste "proffe" bruger i forbindelse med udvikling, eller f.eks til tests i blade osv)
http://www.tti-test.com/products-resale/ap/ap-ats2-1.htm

Offline hookah

  • nanoposter
  • Posts: 182
    • http://www.hookahmusic.dk
GSSL færdig!
« Reply #13 on: March 30, 2006, 06:46:18 PM »
Det må så være det her black dog bruger:
http://audio.rightmark.org/index_new.shtml

@black dog
Hvilken konverter brugte du til testen ?
Kan du evt lave et frekvens sweep kun på dit lydkort (bare hvor du looper audien tilbage)

Offline Black Dog

  • milliposter
  • Posts: 1266
GSSL færdig!
« Reply #14 on: March 30, 2006, 10:11:52 PM »
Jeps, det er RightMark Audio Analyser jeg bruger. Det fungere fint til mit brug  :)

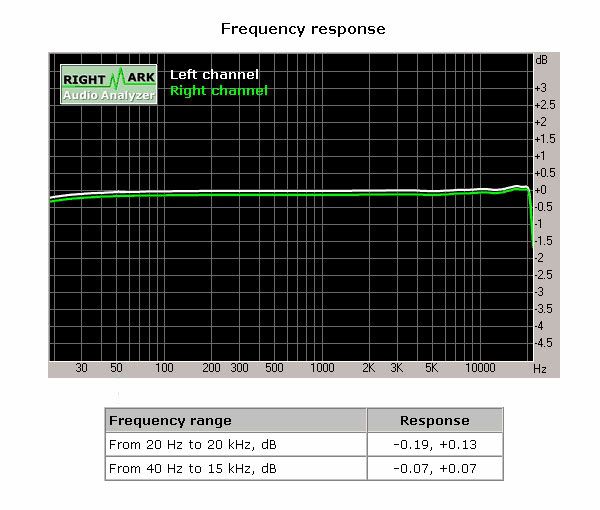

Det er min Alesis AI-3 converter jeg har brugt; her er et frekvens plot..
