G7 HJÆLPETRÅD!

[Lasselakken]

Er der noget galt (evt. på længere sigt) for at skifte 10K-modstanden ud med en 22K?

Nej - det er fint.

Og er det stadig nok med en 1W-modstand eller skal jeg op i en 2W nu hvor jeg fordobler modstandsværdien?

Næ

Tak for det! Rart lige at få bekræftet  - jeg vil så nødigt ende med en ristet bleeder, der potentielt kunne give mig eller andre slemme rap over fingrene.

[Bigbang]

Når den har været tændt i et stykke tid (ca 15min) begynder den at sige sådan her:
http://stillwalker.dk/fejl.wav

Jeg har lige kæmpet med en næsten identisk fejl på min G7. Det viste sig at være regulatoren til glødespændingen som var skruk. Spændingen faldt langsomt fra udgangspunktet 4V (jeg bruger pf86) og efter ca. 5 min var den nede på 2V. Når jeg justerede på trimmeren for at få mere blus på, steg pulsen. Jeg skitede LM317'eren, og nu er den bare i orden.
Det er da et forsøg værd...

[Lasselakken]

Når den har været tændt i et stykke tid (ca 15min) begynder den at sige sådan her:
http://stillwalker.dk/fejl.wav

Jeg har lige kæmpet med en næsten identisk fejl på min G7. Det viste sig at være regulatoren til glødespændingen som var skruk. Spændingen faldt langsomt fra udgangspunktet 4V (jeg bruger pf86) og efter ca. 5 min var den nede på 2V. Når jeg justerede på trimmeren for at få mere blus på, steg pulsen. Jeg skitede LM317'eren, og nu er den bare i orden.
Det er da et forsøg værd...

Jeg fandt ud af at jeg var nødt til at have køleplader på mine regulatorer - ellers skete der også underlige ting med glødespændingen efter et stykke tid. Det må være afhængigt af hvor stor spænding man har på den første trafo - hvis den ligger stabilt på 9V eller lidt derunder kan regulatoren godt klare det selv, men hvis den kommer meget over, skal den lige have noget afkølning på.

[gyraf]

I sådant tilfælde ka' det være at LM317'eren skal have en køleplade - den må ikke være så varm at man brænder sig på den hvis man rører..

[Lasselakken]

hej alle-jeg sidder her med mit G7 print jeg selv har lavet og er kommet i tvivl om hvilken vej jeg skal vende det lille print m rørsoklen..umiddelbart kan jeg se at jeg skal vende printsiden(den m kobberbanerne) omvendt af hvad jeg kan se Jacob har gjort på prototypebilledet-altså indad mod lundahltrafoen.Jeg har fattet at den side m komponenterne er den side m kobberbanerne og den side m lundahltrafoen mm er den side uden kobberbanerne.og mit print er ikke spejlvendt,hehe-Så hvad gør jeg? Mvh Nick W

Hej Nick - jeg tillader mig lige at svare i denne tråd for en god ordens skyld.
Jeg har lavet mine med print fra Gustav og på mine vender de ligesom på Lars': http://www.tunetown.dk/forum/viewtopic.php?t=365 og og Renés: http://www.tunetown.dk/forum/viewtopic.php?t=955

Jeg skal ikke kunne sige om der kan være sket fejl i forhold til spejlvending el. lign. da du har lavet dine eller om de filer du har lavet dem ud fra er nogle andre end dem Gustav laver prints fra...

[gyraf]

Der er også billeder på G7-siden:

http://www.gyraf.dk/gy_pd/g7/gic/page_01.htm

f.eks.:

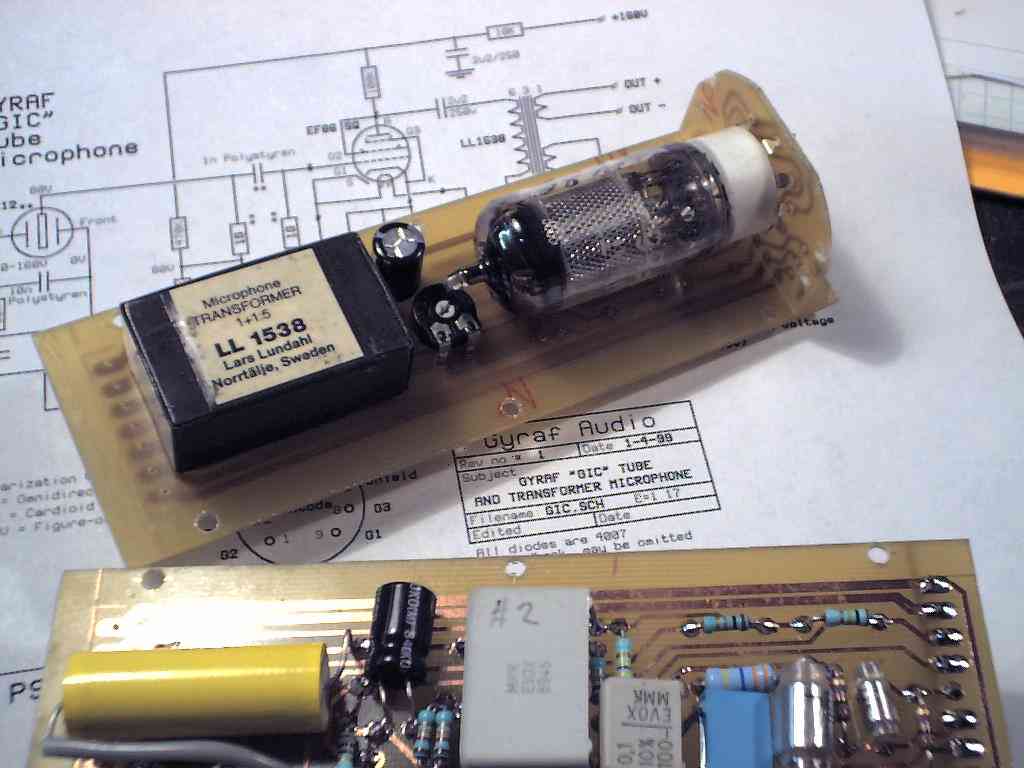

http://www.gyraf.dk/gy_pd/g7/gic/gic_construct01.jpg



Jakob E.

[nick]

hey Lasse-tak for svaret,men for mig ser det ud til at på jacob's billede er hans print spejlvendt v novalsoklen,i forhold til mit print der er lavet efter jacobs pdf fil:[/img]

[nick]

-nå må lige finde ud af hvordan man attacher et billede,hehe-men på Gyrafs G7 side m billeder under billedet:gic construct 02 jpg ser printet spejlvendt ud i forhold til mit print..lige meget,ved jo hvor det skal forbindes alligevel..bare underligt at jeg er den eneste der har nævnt det,så det må jo være mig der har fumlet..[/img]

[Lasselakken]

-nå må lige finde ud af hvordan man attacher et billede,hehe-men på Gyrafs G7 side m billeder under billedet:gic construct 02 jpg ser printet spejlvendt ud i forhold til mit print..lige meget,ved jo hvor det skal forbindes alligevel..bare underligt at jeg er den eneste der har nævnt det,så det må jo være mig der har fumlet..[/img]

Yes, jeg kan godt se hvad du mener, men kan ikke lige forklare hvorfor det er sådan. Men hvis du tjekker dit print grundigt i forhold til diagrammet bør det ikke kunne gå galt - du skal jo bare være sikker på at der ikke er byttet om på forbindelserne fra det store print til det lille med rørsoklen.

[nick]

tak Lasse..ja diagrammet viser tydligt hvordan det skal sidde

[nick]

hey alle..så har jeg næsten fået flækket psu'en sammen-har lige 2 spørgsmål:til venstre for de 2 1000/35,sidder trimpotten,hvordan skal benene sidde på den?(det er 3 ben,den miderste sidder forskudt) -ovenover trimpotten sidder så en elektrolyt der på diagrammet hedder "10"-er det 10uF/35V'eren??hvis ja-så kan jeg ikke finde den hos el-supply-så hvor finder jeg den så??.Jeg har "gnavet" mig igennem G7 hjælpetråden og de andre tråde og kan ikke finde svar på spørgsmålet,så jeg håber at een af jer vil svare på spørgsmålet..Mvh Nick W

[gyraf]

10u/35V er en minimums-værdi: 10u i 40V/63V/100V/160V er ligeså gode (hvis der fysisk er plads til dem)

Jakob E.

[nick]

tak Jacob-bukker pænt..Jeg kan se at de fleste har valgt at bruge den lille blå trimpot på psu'en-det miderste ben er forskudt på den,skal jeg bare flade benet ud så den passer ned i printet??   Jeg er også lidt i tvivl om de 2 bridge recitifiers hvordan de skal vende(Michael spurgte til det samme-men uden svar)..Hvis jeg sætter den som på diagrammet-sidder plus forkert???  Mvh Nick W

[gyraf]

..plus på brokoblingerne skal vende så de har forbindelse til plus på de kondensatorer de kigger ind i..

[nick]

super-tak Jacob
