G1176 1U version færdig.

[Luny Tune]

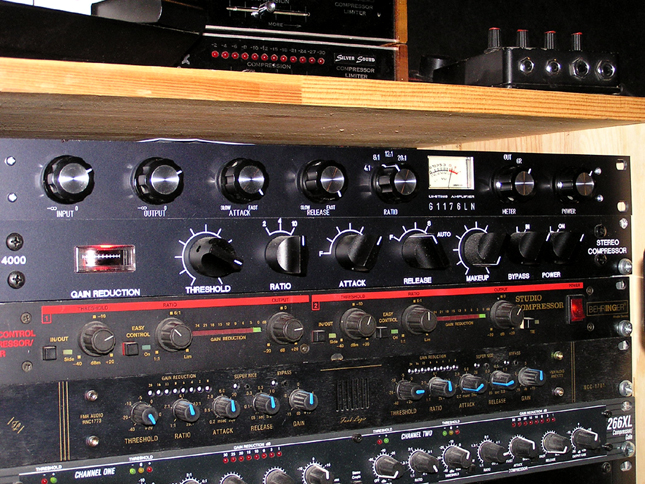

Så kom den til at se sådan ud!:P:

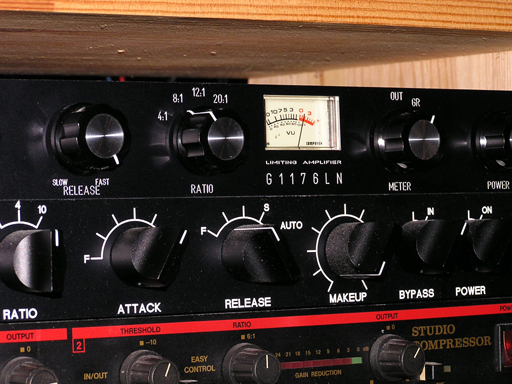

Og meteret ser godt ud i 1 unit. Sammen med opstillingen af teksten neden under får det layoutet til at minde en om originalen:

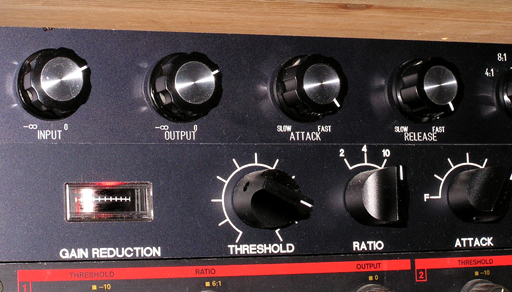

Indgraveret tekst uden farve i. Jeg så først nu på billedet at jeg havde glemt at tage det lille stykke beskyttende plastik af knappernes blanke flade, så den er lidt mere shiny nu. Hehehe:


Ja, det bør arrangeres lidt pænere inden i, og det bliver den næste også.

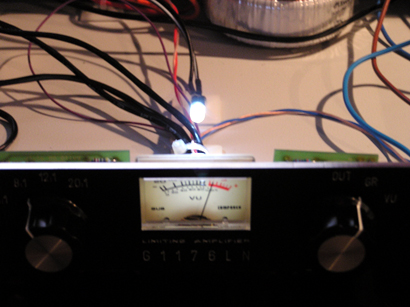

Jeg måtte sætte lysdioden et stykke tilbage for at give et jævnt lys i meteret:

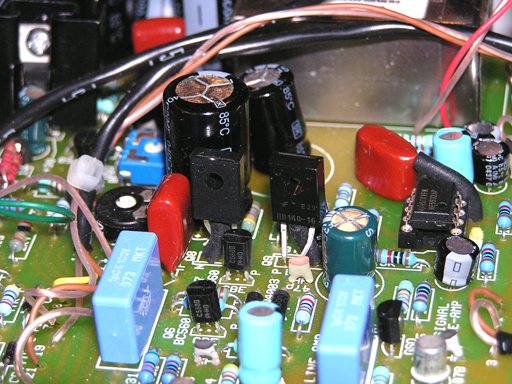

Close up af output transistorerne. Læg i øvrigt mærke til at der ikke var plads til polyesterkondensatoren ovre til højre ved NE5532, så den måtte ekviperes med tyller og lægges ned til siden:

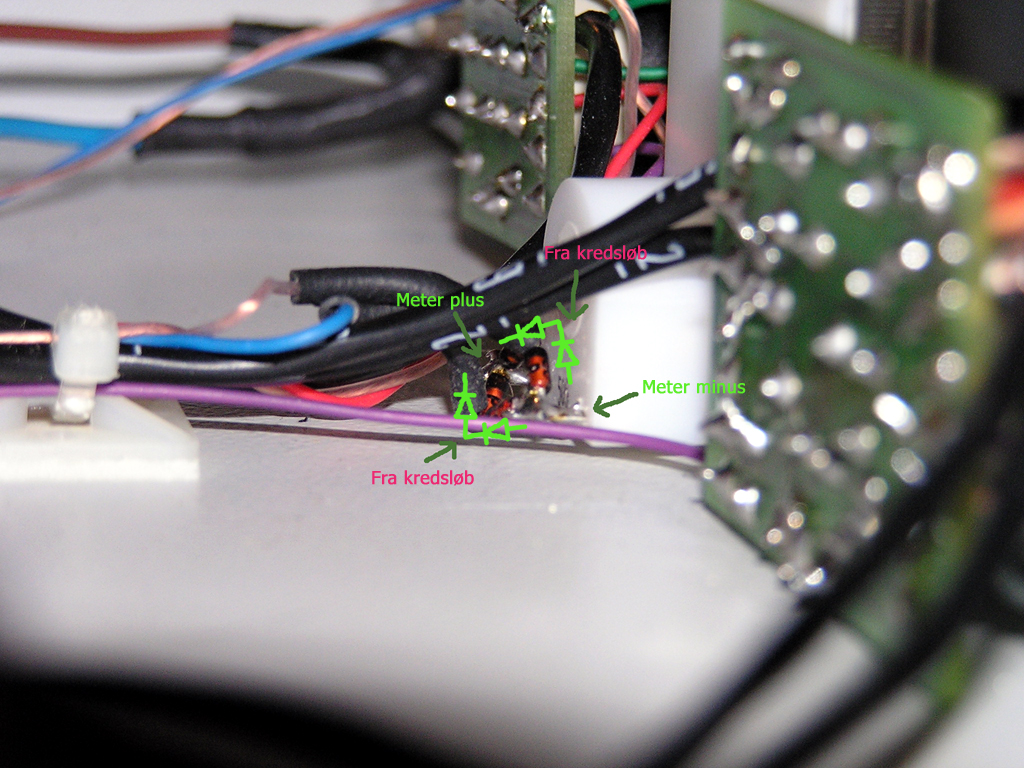

Og til sidst diodebroen. Der er lidt crowded dernede, men jeg håber det fremgår forståeligt hvad det er jeg har gjort. Det bør i hvert fald kunne ses at det ikke er en større operation. Det er bare 4 germanium dioder som jeg har loddet direkte på som bro mellem terminalerne på meteret og ledningerne fra meter control boardet:
Billedet er forstyrrende stort så jeg lavede lige et link til det i stedet...!

[gyraf]

Wow - hvor ER den flot..!! :shock:

Fint meter, det der "Anders"...

Jakob E.

[Black Dog]

Stærkt, Torben!!
Det er altså svært motiverende det der
Den ser rigtig godt ud - jeg er vild med dit design!

[Luny Tune]

Tusind tak! Ja, jeg synes sq også designet faldt godt ud. Dem der har set den her i studiet lægger ikke mærke til noget som helst før jeg nævner det, men jeg tror alligevel det liiige ville blive en my federe med farve i indgraveringen. Det er dog fint læseligt uden, så det behøver man ikke være bekymret for hvis man som jeg var nødt til at spare hvor jeg kunne.

Jakob, jeg synes sagtens jeg kan høre hvad det er transformeren "gør". Eller jeg TROR i det mindste at det er déns indvirkning jeg hører.
Jeg finder den samme "ting" ved G1176 som jeg har læst mig til at nogle synes om Urei originalen. Nemlig dét at mange ting lyder federe bare de kommer gennem maskinen, også selvom der ikke bliver komprimeret. Det er jo ikke så overraskende i virkeligheden når det nu er originalen du har klonet, og helt åbenlyst har gjort et så kæmpegodt arbejde, men alligevel en indikation af "Mission accomplished"! For satan, den lyder godt. Jeg tør slet ikke tænke på hvordan dine egne designs lyder! :shock: Det glæder jeg mig til en dag at prøve.

[Michael]

Det er så fedt, simpelthen, og som Black Dog siger, super motiverende.
Lækker finish, det gør den absolut ikke mindre atraktiv, at den er enkelt unit.  Tillykke med den lille ny. :lol:

[Luny Tune]

Ja, så fik jeg endelig lige lagt tallene sammen. Den har alt i alt kostet mig 2122,- inkl. moms og fragt af stumperne.

Og det kan faktisk gøres lidt billigere hvis man følger indkøbssedlen ude på vores forum. Jeg har nemlig herover medtaget at jeg måtte bestille et par output transistorer fra et andet sted, og sådan lidt forskelligt. Og at jeg fik købt en kasse som er for dyr (powder coated, stelskrue, gevind i alle huller, foldede kanter...). Så det er som en uerfaren "førstegangs-indkøber" at prisen blev sådan. Men "dyrt" for sådan et monster af en comp kan man vist ikke kalde det.

Til gengæld skal man huske på at den nok bliver ca. 6-800,- dyrere hvis man vil have en 2U version med de rigtige "Gyraf-knapper" på og det store fede Sifam meter i. Ud over knapper og meter koster kassen og frontpladen jo også mere i den størrelse.

[Luny Tune]

Og tak for de pæne ord for resten! Man er jo nok altid lidt spændt på at se om frontpladen ser så pæn ud i virkeligheden som i designprogrammet, men jeg blev meget behageligt overrasket.

[Luny Tune]

Ja, så hiver jeg lige en gammel kanin op af hatten.

Jeg har lige smidt en inputtrafo i denne første 1176'er jeg lavede. Jeg sagde i starten at forskellen er forsvindende lille, trak så lidt i land da jeg efterhånden godt kunne høre at det er en smule federe med begge trafoer i, og nu er jeg så endt med at jeg MÅTTE have begge trafoer i den første hér også.

To skal man være!

[Michael]

He he..... nemlig og tillykke
